Модуль подтяжки Pull-Up v1 (Troyka-модуль)

Плата подтяжки поможет избежать помех при считывании сигнала с кнопок и сенсоров на основе геркона. Модуль также подружит управляющую электронику с датчиком температуры 18B20.

Видеообзор

Подключения и настройка

При подключении сенсоров с контактами на разрыв, например тактовые кнопки или герконы, возникают существенные и не очевидные особенности. А городить подтягивающие резисторы на макетке не всегда удобно.

Модуль принимает на вход один или два цифровых сигнала с внешних сенсоров и подтягивает полученные сигналы через встроенные резисторы к питанию. В итоге на выходе платы те же сигналы, но притянуты к шине питания.

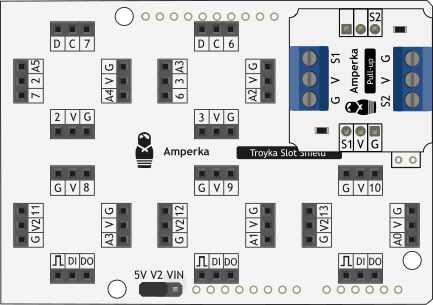

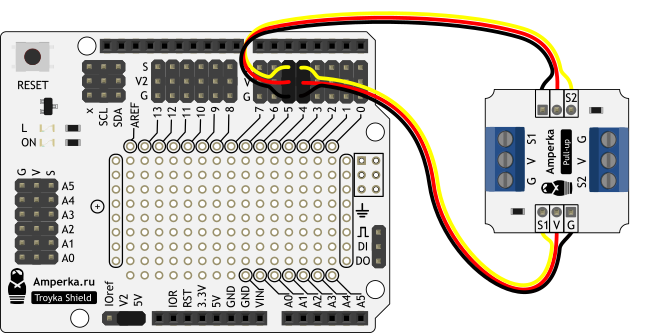

При подключении модуля к Arduino или Iskra JS удобно использовать Troyka Shield. С Troyka Slot Shield можно обойтись без лишних проводов.

Примеры работы

Рассмотрим несколько примеров подключения с разными сенсорами.

Подключение кнопки

Подключим кнопку к управляющей плате через модуль подтяжки. Полученный симбиоз мы реализовали в нашей кнопке.

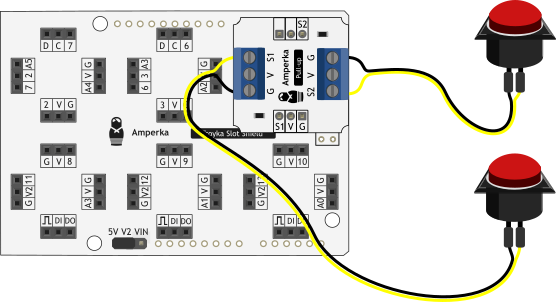

Модуль «Pull Up» обладает двумя каналами входа-выхода — это позволяет подключать два сенсора одновременно.

Подключение датчиков на основе геркона

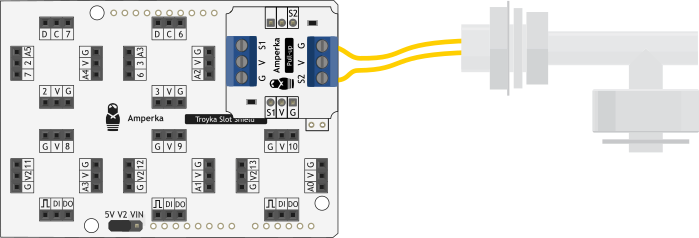

Коммутация датчиков геркона равноценно кнопкам. В качестве примера подключим датчик уровня воды к управляющей плате через модуль подтяжки.

Подключение датчика температуры 18B20

На приятную закуску оставим датчик температуры 18B20. В документации на сенсор сказано, что для работы датчика необходимо притянуть сигнальный контакт S к контакту питания V через резистор номиналом 4.7 кОм.

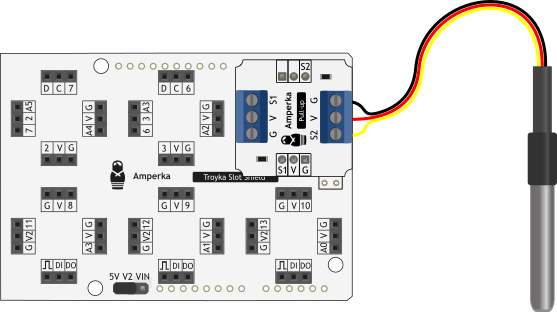

Модуль подтяжки позволит подключить сенсор температуры к управляющей платформе без дополнительных компонентов, макеток и проводов.

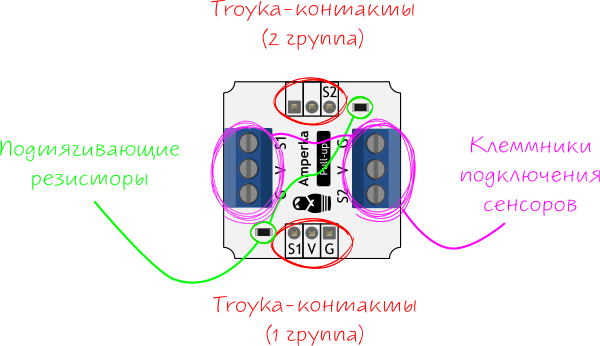

Элементы платы

Резисторы подтяжки

Свободный вход микроконтроллера может оказаться в непредсказуемом состоянии, под воздействием различных внешних и внутренних помех. В итоге напряжение вызванное помехой может быть принято микроконтроллером как «низкий уровень», так и «высокий». Резистор подтяжки подтягивает сигнал к источнику питания.

Клеммники подключения сенсоров

На модуле выведено две пары клеммников.

Первый канал

  • Сигнальный (S1) — контакт подключения цифрового сигнала сенсора. Подключите к цифровому выходу сенсора.
  • Питание (V) — подключите к питанию сенсора.
  • Земля (G) — подключите к земле сенсора.

Второй канал

  • Сигнальный (S2) — контакт подключения цифрового сигнала сенсора. Подключите к цифровому выходу сенсора.
  • Питание (V) — подключите к питанию сенсора.
  • Земля (G) — подключите к земле сенсора.

Контакты подключения трёхпроводных шлейфов

На модуле выведено две пары Troyka-контактов.

1 группа

  • Сигнальный (S1) — цифровой сигнал первого канала с подтяжкой к питанию. Подключите к цифровому пину микроконтроллера.
  • Питание (V) — соедините с рабочим напряжением микроконтроллера.
  • Земля (G) — Соедините с пином GND микроконтроллера.

2 группа

  • Сигнальный (S2) — цифровой сигнал второго канала с подтяжкой к питанию. Подключите к цифровому пину микроконтроллера.

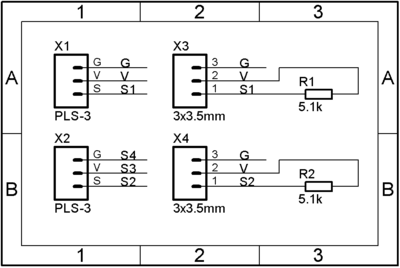

Принципиальная и монтажная схемы

Характеристики

  • Напряжение питания: 3,3–5 В
  • Интерфейс на вход: цифровой сигнал с сенсора (Колодки под винт)
  • Интерфейс на выход: цифровой сигнал с подтяжкой к питанию (Troyka-контакты)
  • Количество каналов: 2
  • Сопротивление стягивающих резисторов: 5,1 кОм
  • Габариты: 25,4×25,4 мм
