Схемы для набора «Основы схемотехники»
Принципиальные и монтажные схемы для подготовки раздаточных материалов к занятиям.
Модуль 1. Аналоговая электроника: от биполярных транзисторов до 555 таймера
Практическая работа 2. Самая первая схема на макетной плате
Схема №1
Принципиальная схема

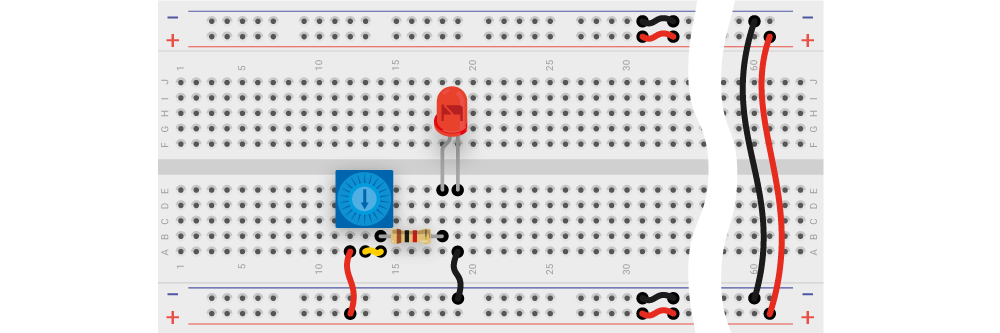

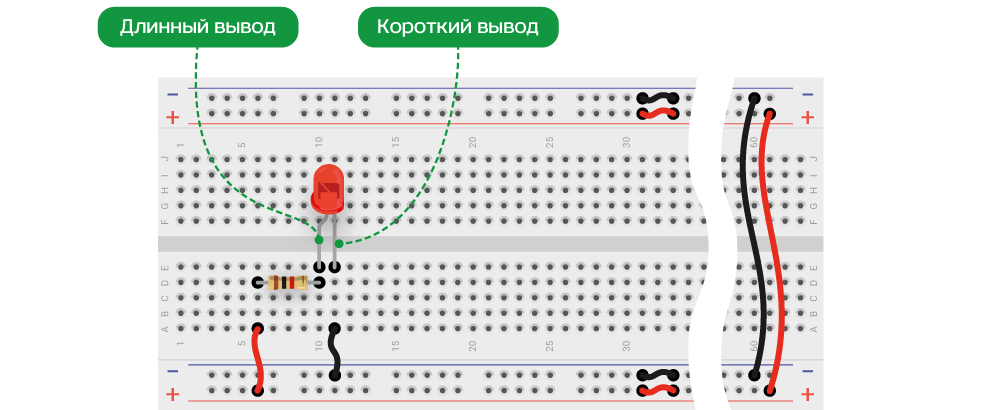

Монтажная схема
Схема №2

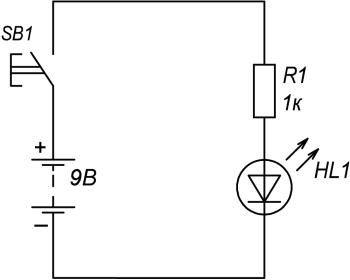

Принципиальная схема

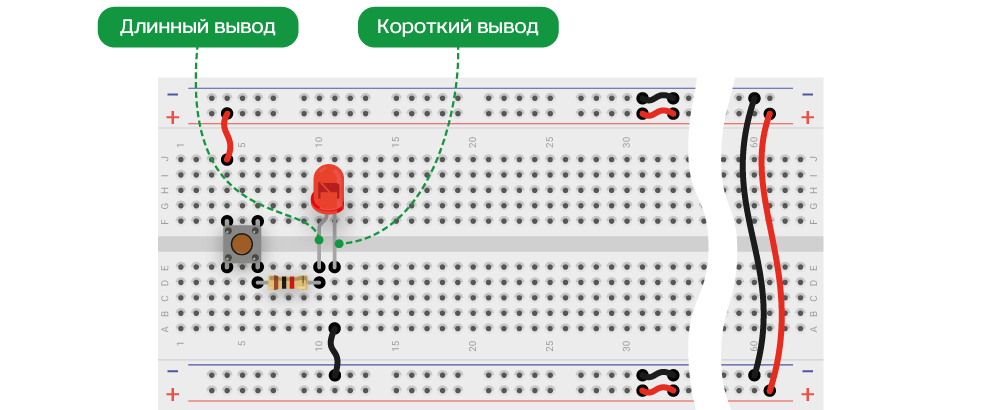

Монтажная схема
Практическая работа 3. Как резисторы управляют током и напряжением
Схема №1

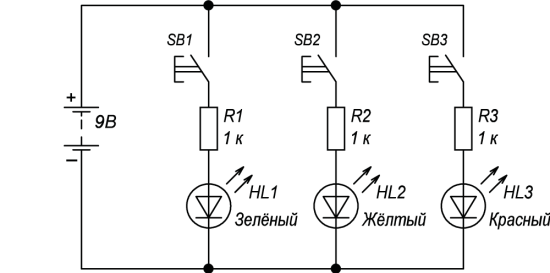

Принципиальная схема

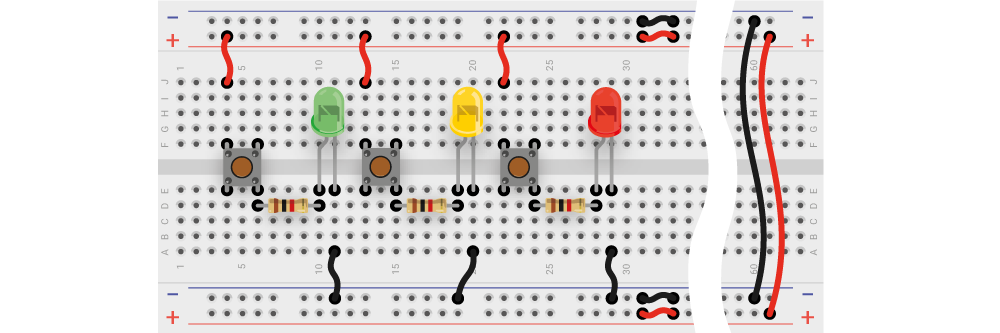

Монтажная схема
Практическая работа 4. Такие разные светильники
Схема №1

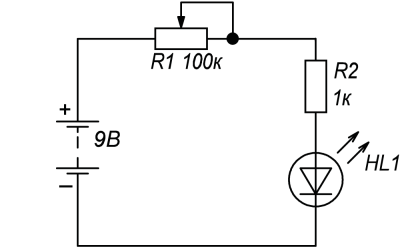

Принципиальная схема
Монтажная схема
Схема №2

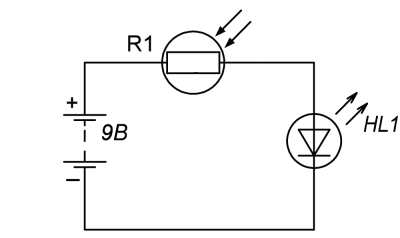

Принципиальная схема

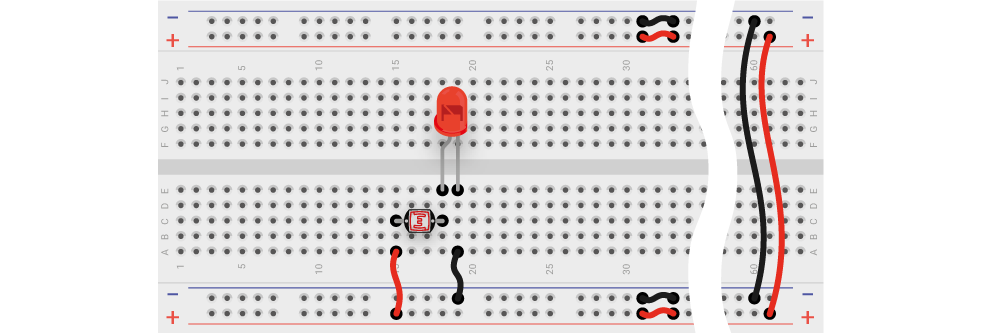

Монтажная схема
Схема №3

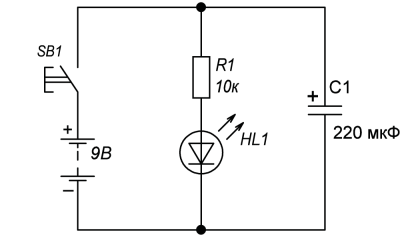

Принципиальная схема

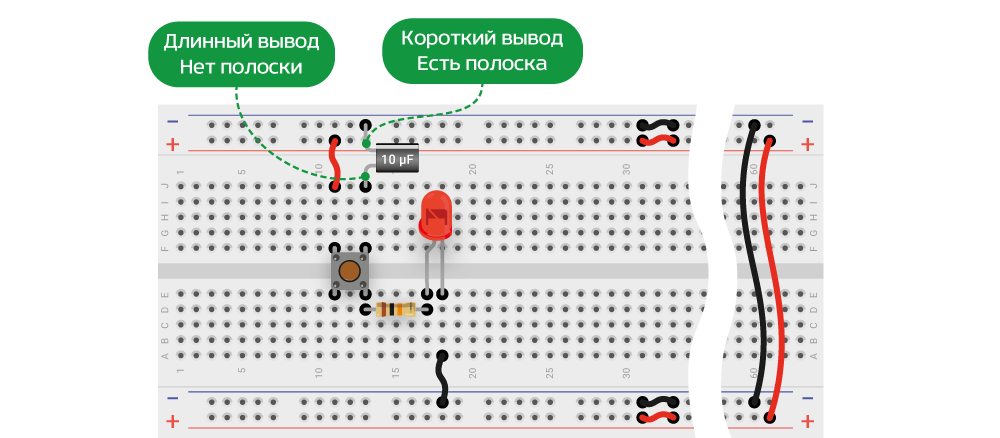

Монтажная схема
Практическая работа 5. Транзистор — самое важное изобретение XX века»
Схема №1

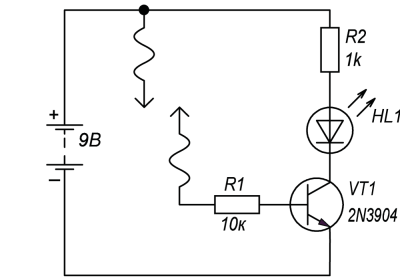

Принципиальная схема

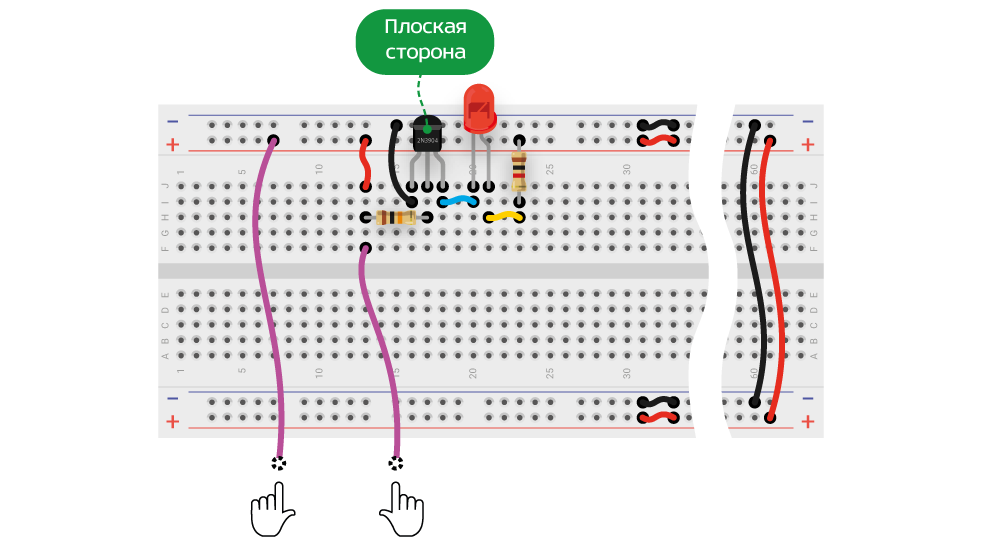

Монтажная схема
Практическая работа 6. Схемы на одном транзисторе
Схема №1

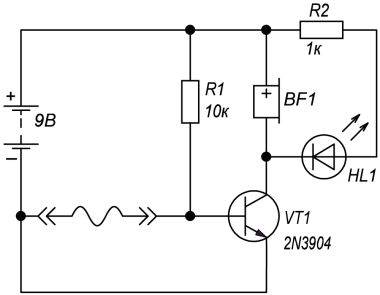

Принципиальная схема

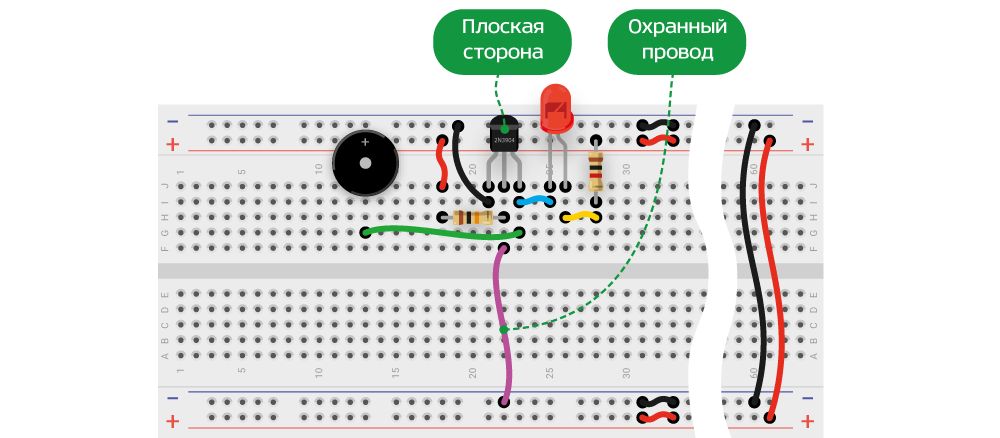

Монтажная схема
Схема №2

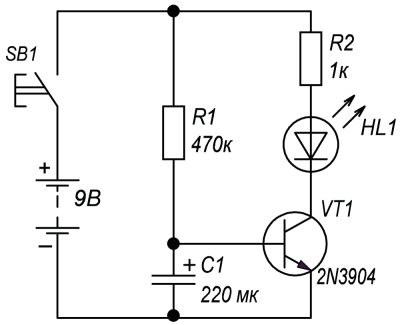

Принципиальная схема

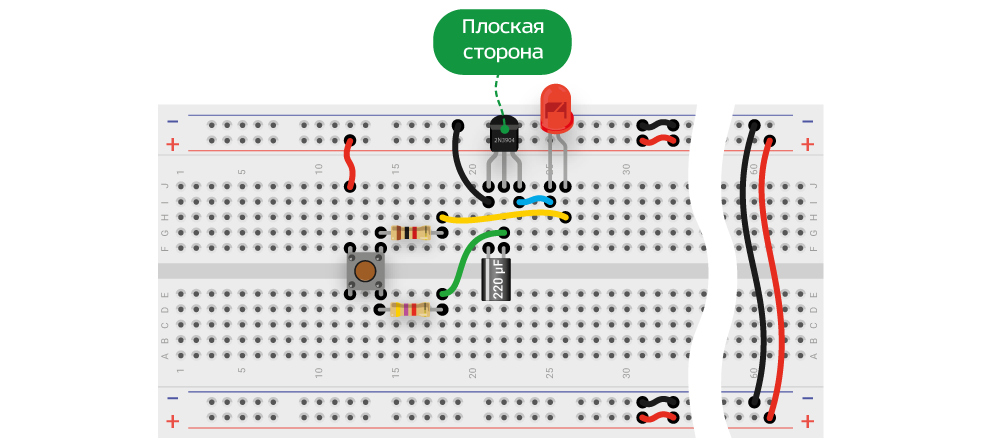

Монтажная схема
Схема №3

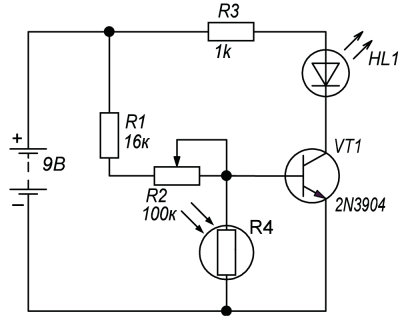

Принципиальная схема

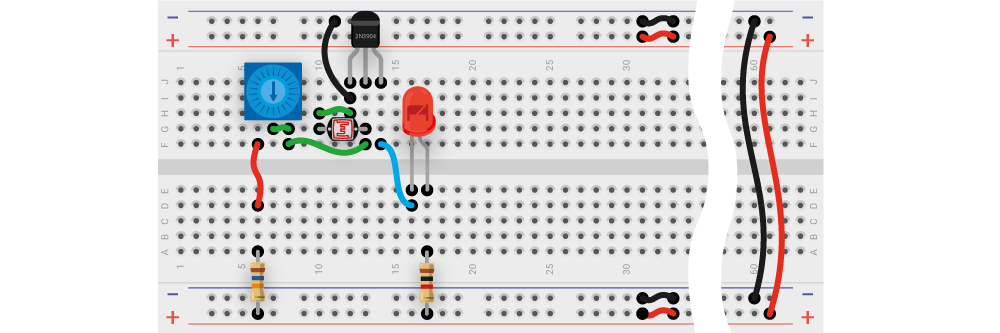

Монтажная схема
Практическая работа 7. Симметричный мультивибратор
Схема №1

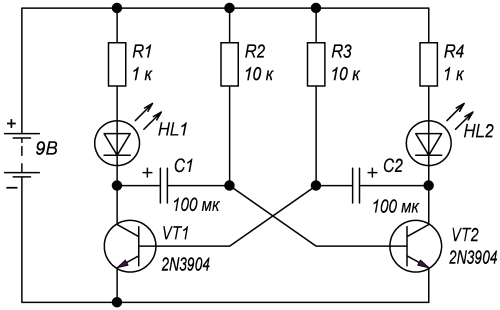

Принципиальная схема

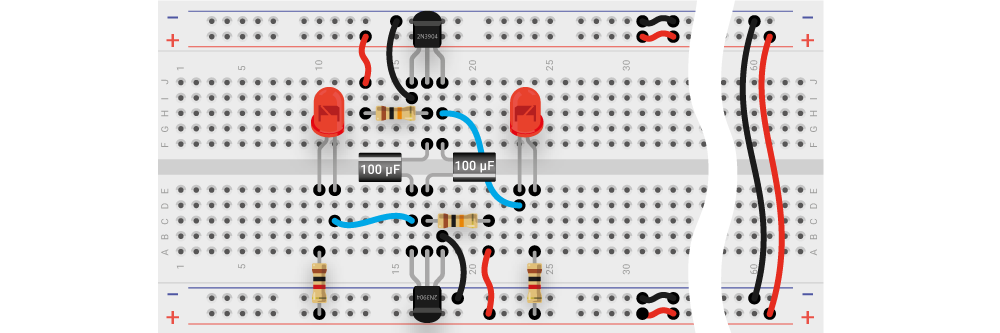

Монтажная схема
Практическая работа 8. Первая микросхема 555
Схема №1

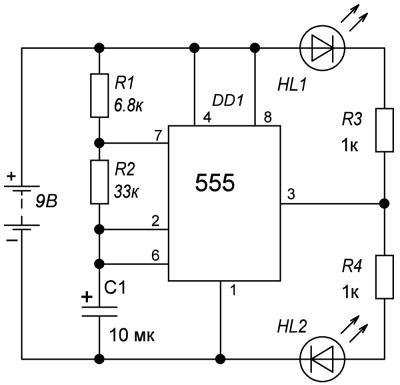

Принципиальная схема

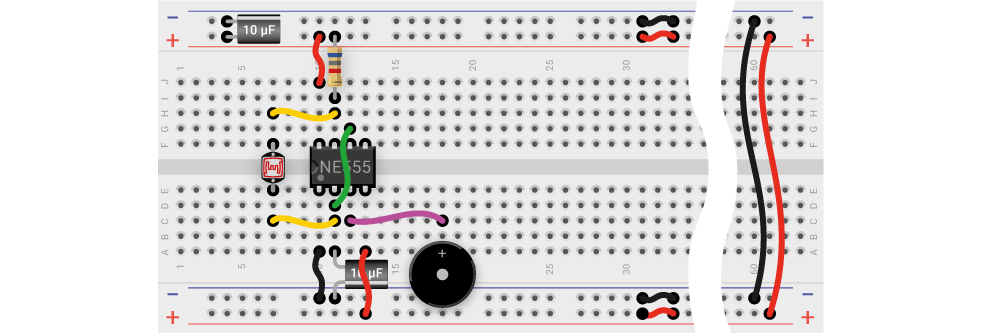

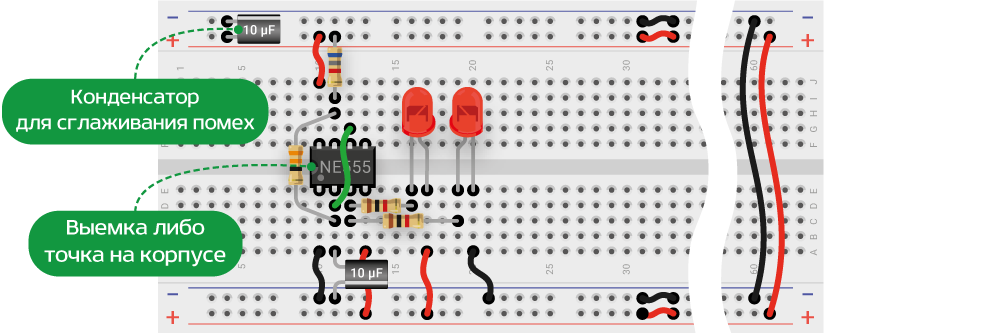

Монтажная схема
Практическая работа 9. Электронная музыка и звуки
Схема №1

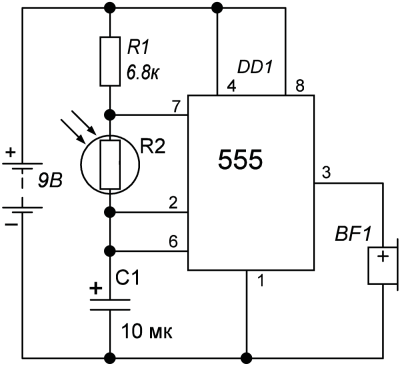

Принципиальная схема
Монтажная схема
Схема №2

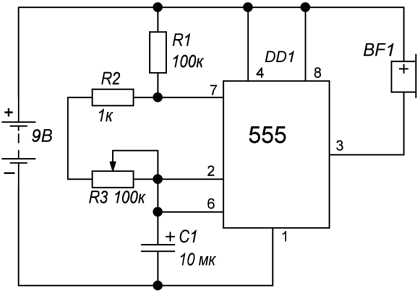

Принципиальная схема

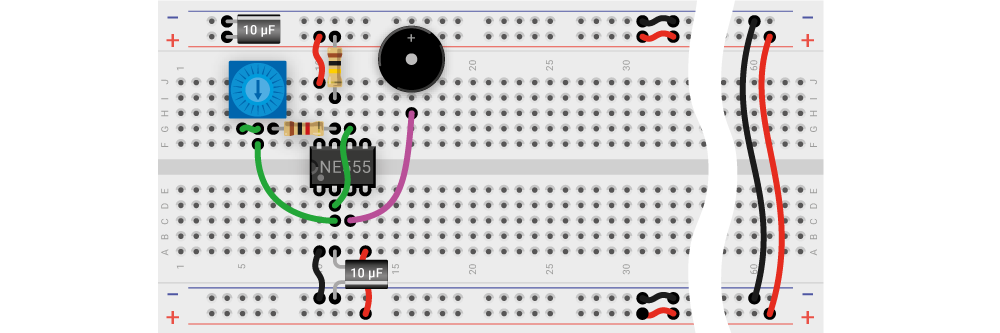

Монтажная схема
Практическая работа 10. Бегущий огонёк
Схема №1

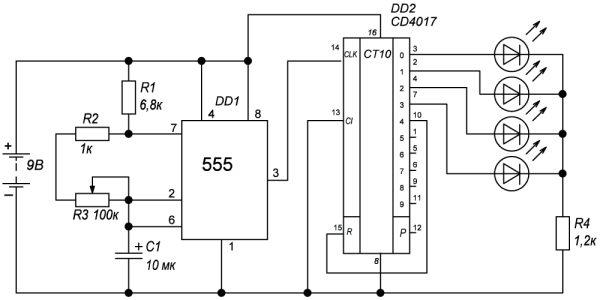

Принципиальная схема

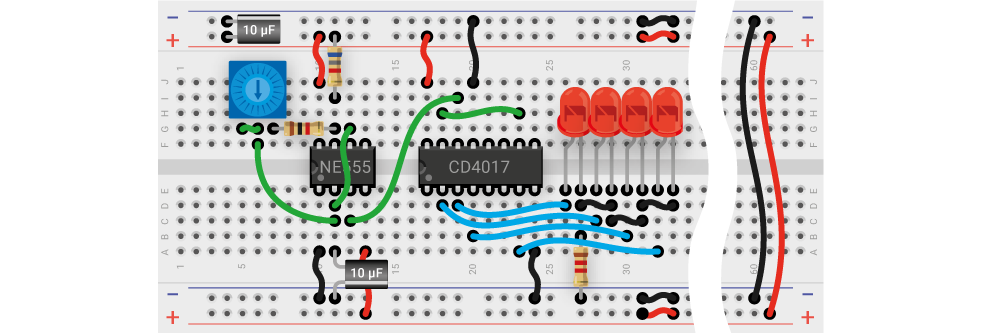

Монтажная схема
Практическая работа 11. Полицейская мигалка
Схема №1

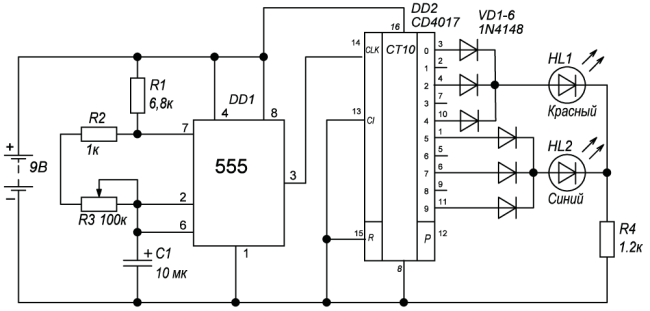

Принципиальная схема

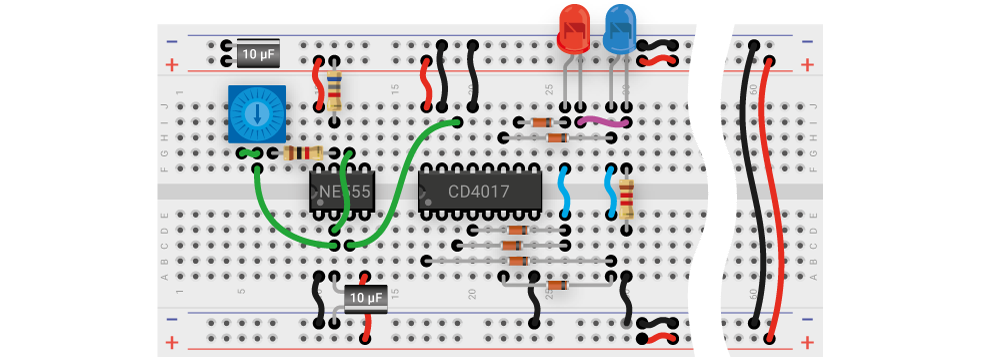

Монтажная схема
Практическая работа 12. Кодовый замок
Схема №1

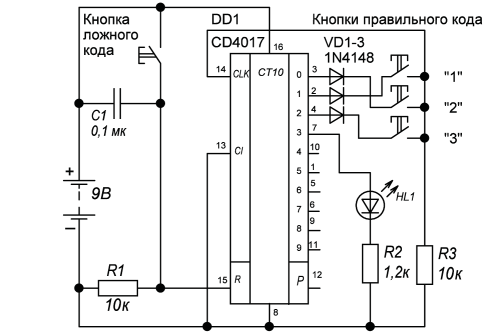

Принципиальная схема

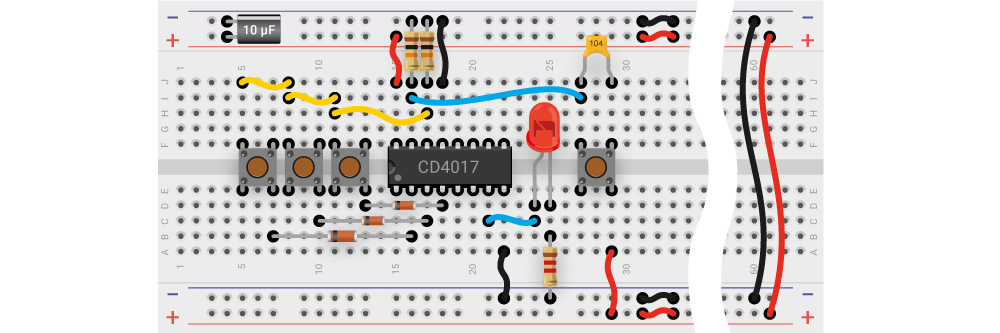

Монтажная схема
Модуль 2. Цифровая схемотехника: от логических вентилей до счетчиков и регистров
Практическая работа 1. Железная логика
Схема №1

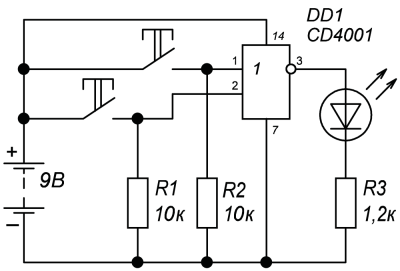

Принципиальная схема

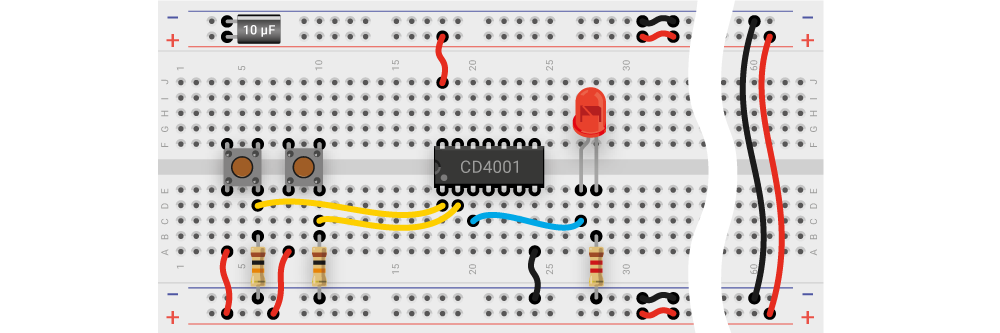

Монтажная схема
Практическая работа 2. Почти калькулятор
Схема №1

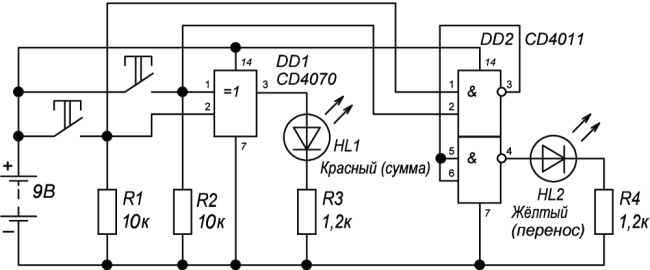

Принципиальная схема

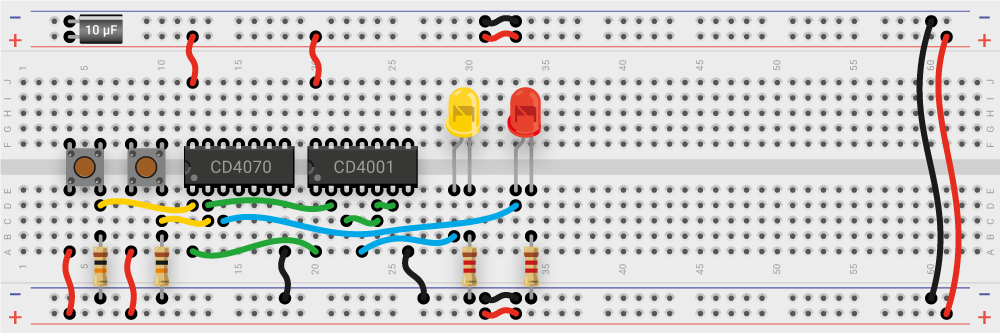

Монтажная схема
Практическая работа 3. Самая маленькая ячейка памяти
Схема №1

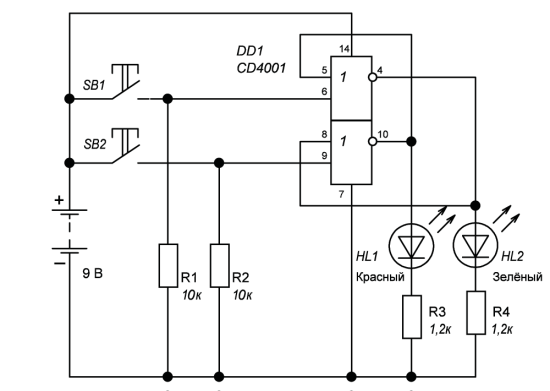

Принципиальная схема

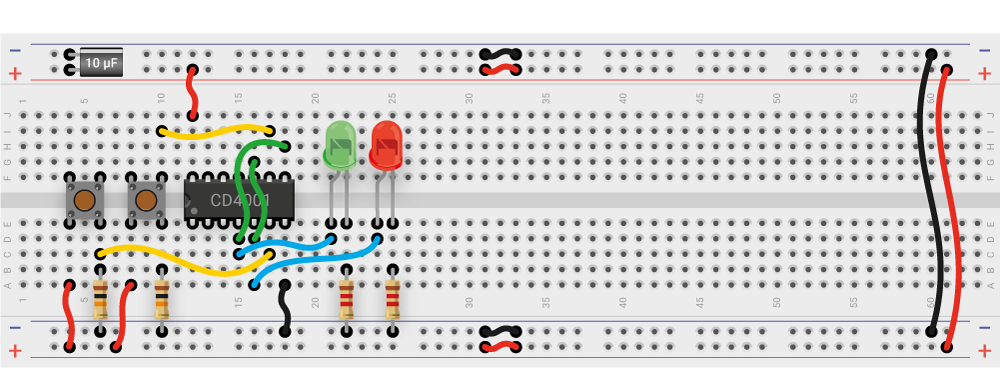

Монтажная схема
Практическая работа 4. Кто быстрее
Схема №1

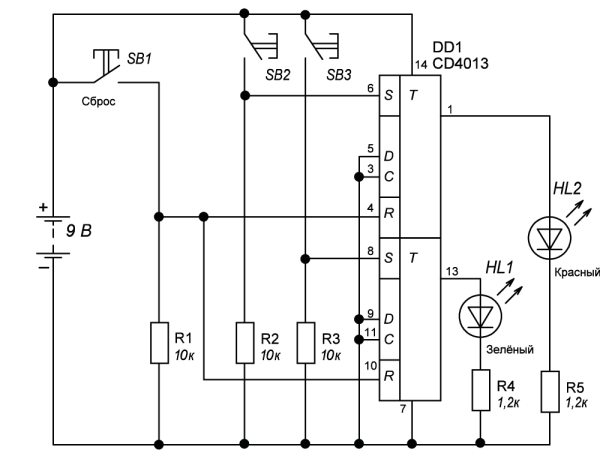

Принципиальная схема

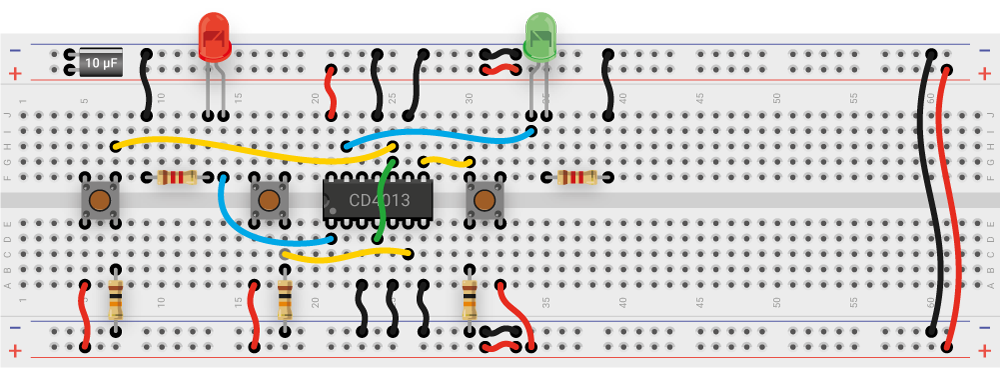

Монтажная схема
Схема №2

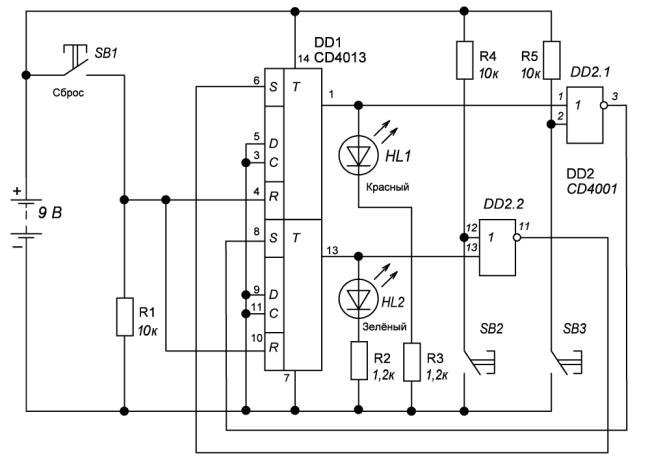

Принципиальная схема

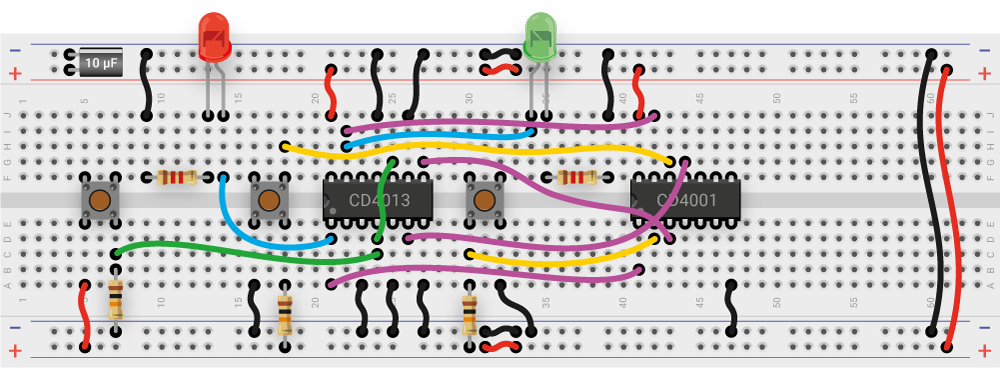

Монтажная схема
Практическая работа 5. Дешифратор из двоичного кода
Схема №1

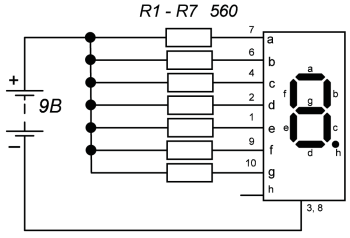

Принципиальная схема

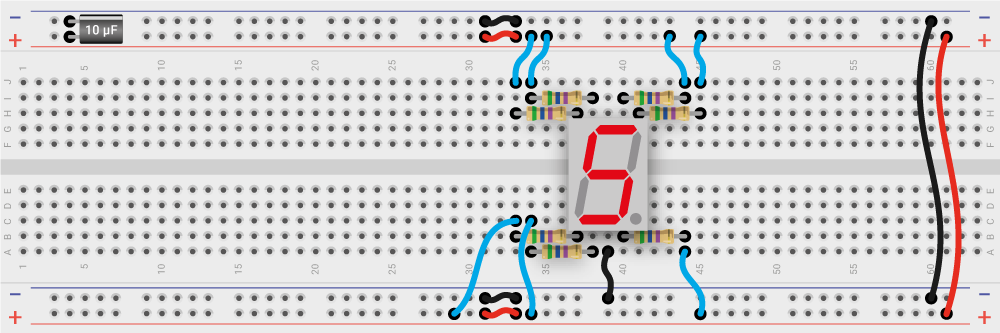

Монтажная схема
Схема №2

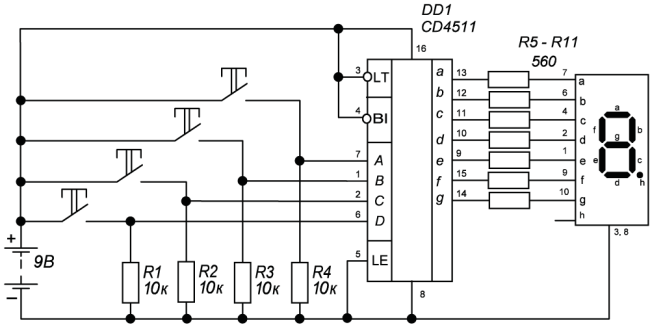

Принципиальная схема

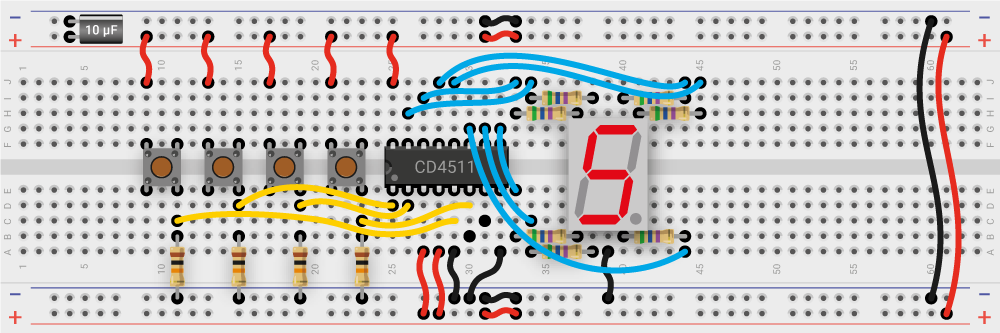

Монтажная схема
Практическая работа 6. Цифры по порядку
Схема №1

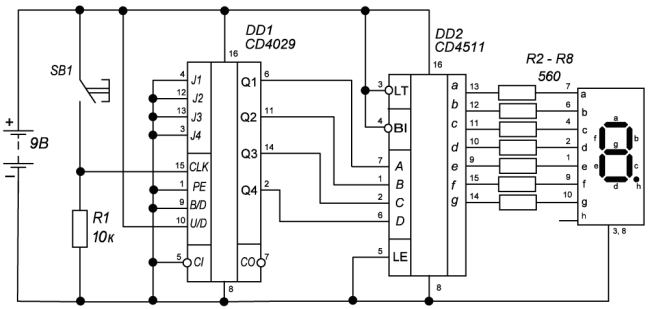

Принципиальная схема

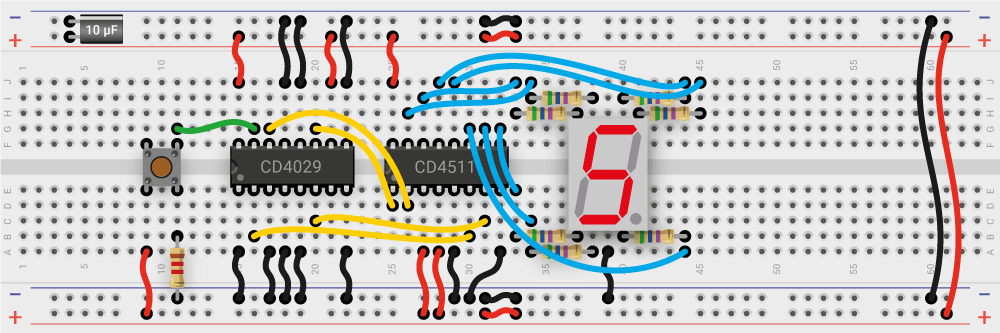

Монтажная схема
Практическая работа 7. Угадай число
Схема №1

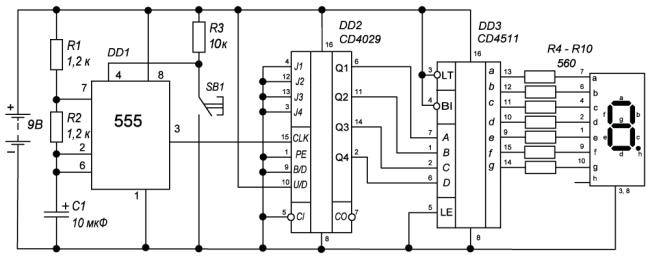

Принципиальная схема

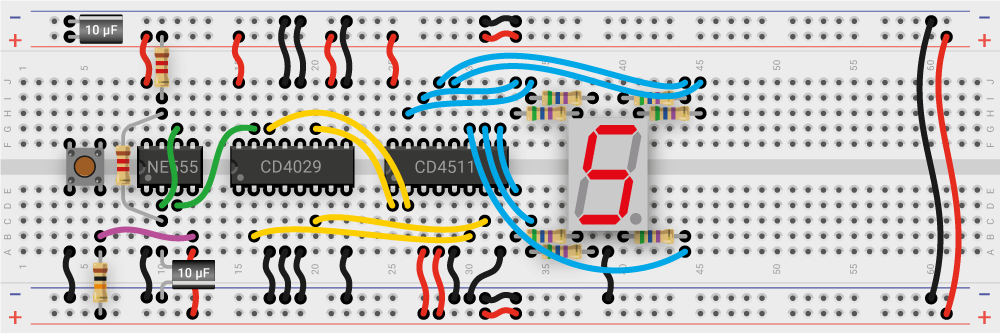

Монтажная схема
Практическая работа 8. Электронный кубик
Схема №1

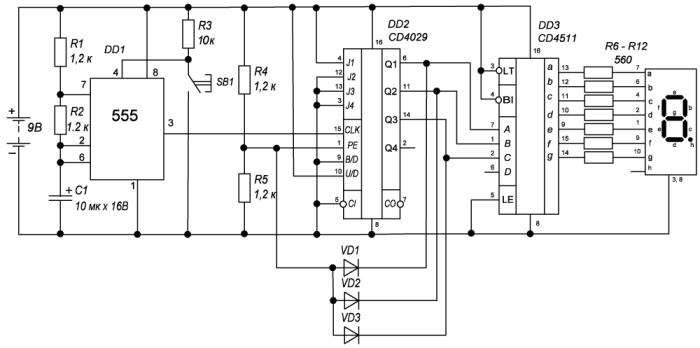

Принципиальная схема

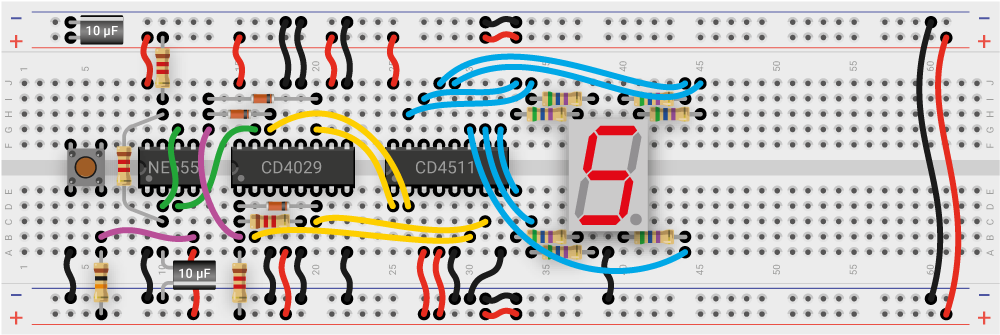

Монтажная схема
Практическая работа 9. Счетчик людей и предметов
Схема №1

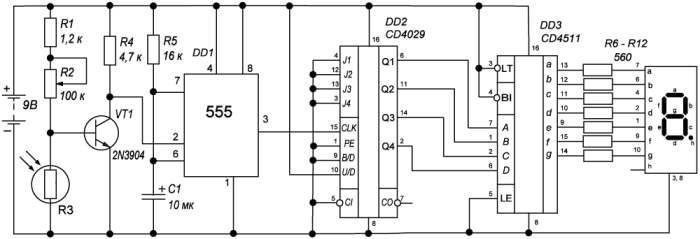

Принципиальная схема

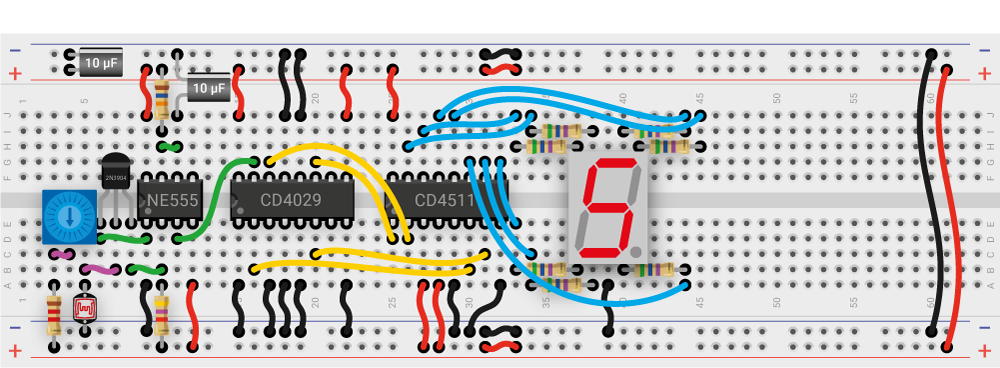

Монтажная схема
Практическая работа 10. Туда и обратно
Схема №1

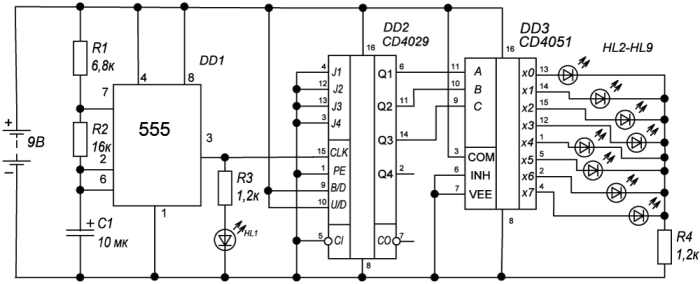

Принципиальная схема

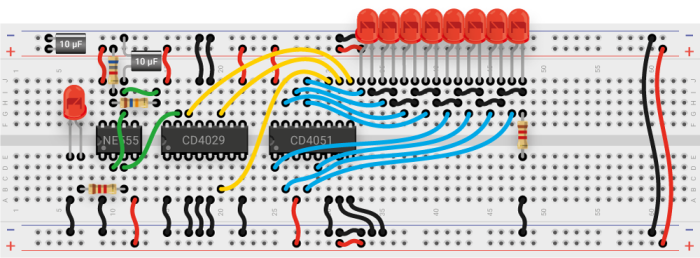

Монтажная схема
Схема №2

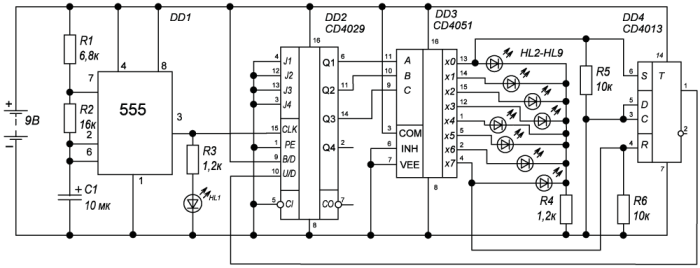

Принципиальная схема

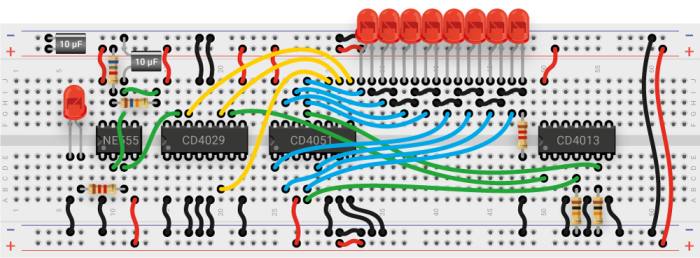

Монтажная схема
Практическая работа 11. Нарастающая шкала
Схема №1

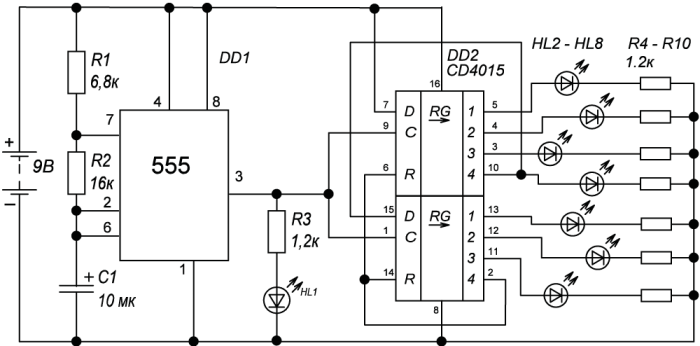

Принципиальная схема

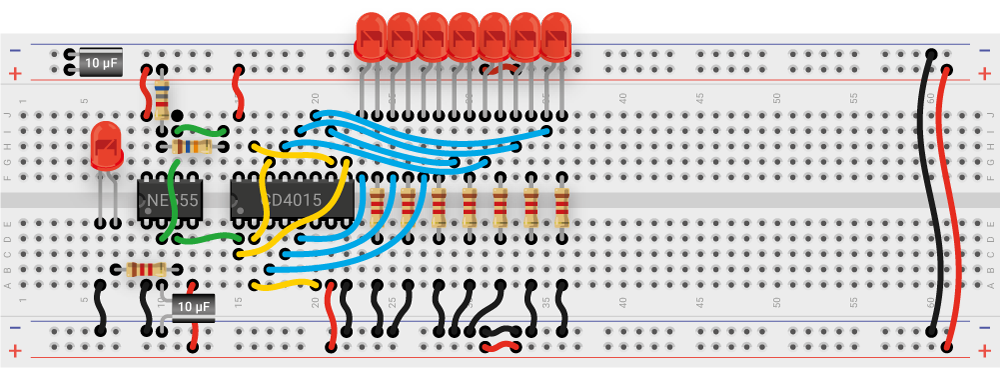

Монтажная схема
